Collecteur tournant à arbre creux CTH2069

Collecteur tournant CTH2069- A2V mécatronique

Collecteur tournant CTH2069


Diamètre intérieur:
20 mm
Diamètre extérieur:
69 mm
Nombre de circuits:
1-48
Références Diamètre intérieur (mm) Diamètre extérieur (mm) Longueur (mm) Circuits (5A) Circuits (10A) Prix
CTH2069-00P/02S 20 69 31,6 2 0
CTH2069-02P/00S 20 69 31,6 0 2
CTH2069-00P/03S 20 69 35 3 0
CTH2069-03P/00S 20 69 35 0 3
CTH2069-00P/06S 20 69 45,2 6 0
CTH2069-02P/04S 20 69 45,2 4 2
CTH2069-04P/02S 20 69 45,2 2 4
CTH2069-06P/00S 20 69 45,2 0 6
CTH2069-00P/12S 20 69 65,6 12 0
CTH2069-02P/10S 20 69 65,6 10 2
CTH2069-03P/09S 20 69 65,6 9 3
CTH2069-06P/06S 20 69 65,6 6 6
CTH2069-08P/04S 20 69 65,6 4 8
CTH2069-10P/02S 20 69 65,6 2 10
CTH2069-12P/00S 20 69 65,6 0 12
CTH2069-00P/18S 20 69 86 18 0
CTH2069-02P/16S 20 69 86 16 2
CTH2069-04P/14S 20 69 86 14 4
CTH2069-06P/12S 20 69 86 12 6
CTH2069-08P/10S 20 69 86 10 8
CTH2069-10P/08S 20 69 86 8 10
CTH2069-12P/06S 20 69 86 6 12
CTH2069-14P/04S 20 69 86 4 14
CTH2069-16P/02S 20 69 86 2 16
CTH2069-00P/24S 20 69 106,4 24 0
CTH2069-04P/20S 20 69 106,4 20 4
CTH2069-06P/18S 20 69 106,4 18 6
CTH2069-12P/12S 20 69 106,4 12 12
CTH2069-18P/06S 20 69 106,4 6 18
CTH2069-24P/00S 20 69 106,4 0 24
CTH2069-00P/30S 20 69 126,8 30 0
CTH2069-02P/28S 20 69 126,8 28 2
CTH2069-04P/26S 20 69 126,8 26 4
CTH2069-06P/24S 20 69 126,8 24 6
CTH2069-00P/36S 20 69 150,2 36 0
CTH206904P/32S 20 69 150,2 32 4
CTH2069-06P/30S 20 69 150,2 30 6
CTH2069-00P/42S 20 69 170,6 32 0
CTH2069-04P/38S 20 69 193,2 38 4
CTH2069-00P/48S 20 69 193,2 48 0
Paramètres Puissance Signal
Tension 0~440VAC/VDC 0~440VAC/VDC
Résistance ≥1000MΩ/500VDC ≥1000MΩ/500VDC
Fils conducteurs AWG17#Teflon AWG22#Teflon
Longueur de câble Standard 300mm (adjustable)
Isolation 800VAC@50Hz, 60s
Couple 0,1Nm; +0,03Nm/6rings
Température -30°C~80°C
Humidité 0~85% RH
Protection IP51
Code qualité du produit Vitesse max de rotation Durée de vie Matériau du boîtier
S 250RPM 20 Million Revs Precious Metal
I 600RPM 80 Million Revs Gold-Plated
H 1000RPM 150 Million Revs Gold-Gold

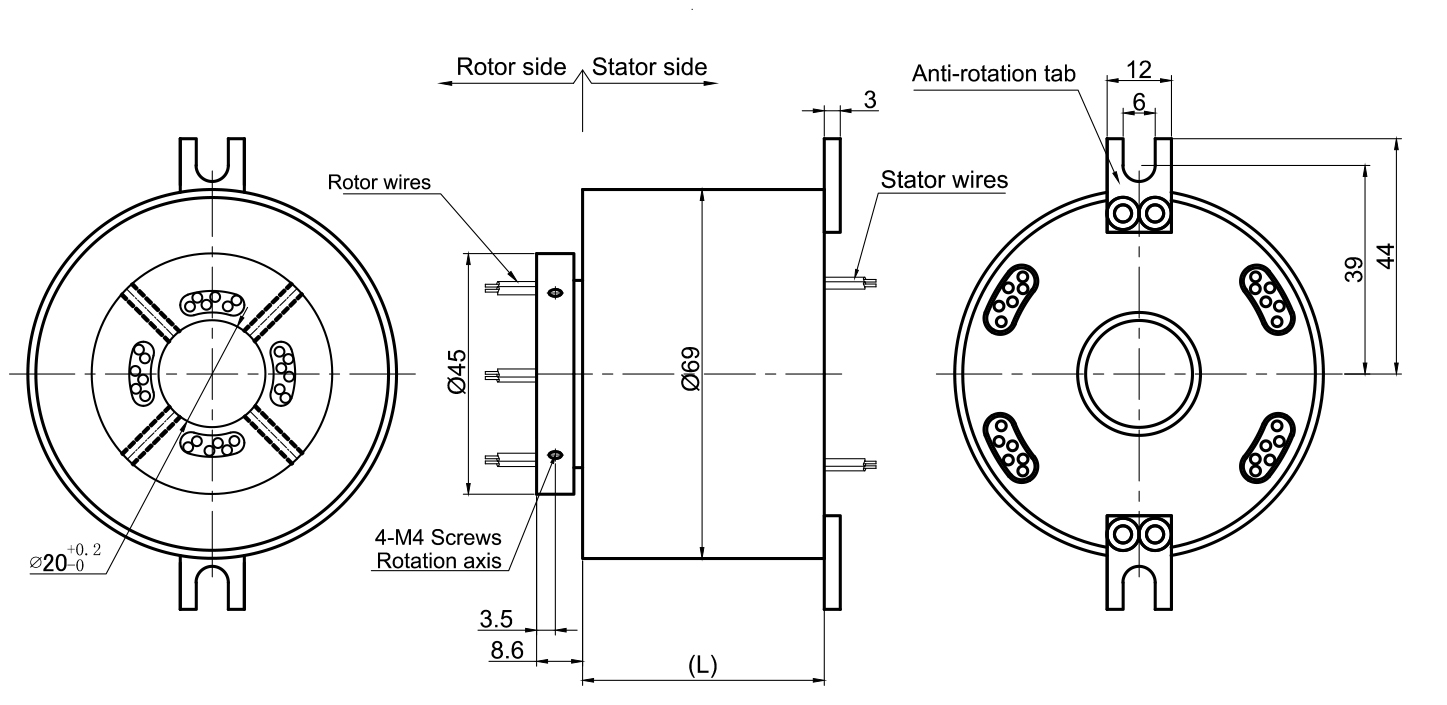

2D Collecteur tournant
codification pour collecteur tournant à arbre creux CTH
